监控模块¶
Openshift v3.11 集群监控以operator的形式把prometheus, grafana, alertmanager集中管理起来. 然而,当cluster monitor operator作为最高管理者,只开放了部分api对象修改, 这就造成了二次定制开发的巨大限制. 比如我要为grafana增加volumeClaim, 直接修改deployment spec是不行的, 因为operator侦测到对象变化, 硬是又给你再改回来. 而operator层面没有把这个对象参数化, 并不提供修改的渠道. 实在是 …
promethues只能使用storageClass作为存储对象接口, 为了支持方便的NFS, 这里需要进行一些改造. 另外grafana 暂时也只能使用empty dir作为存储, 它的插件更新无法持久化.

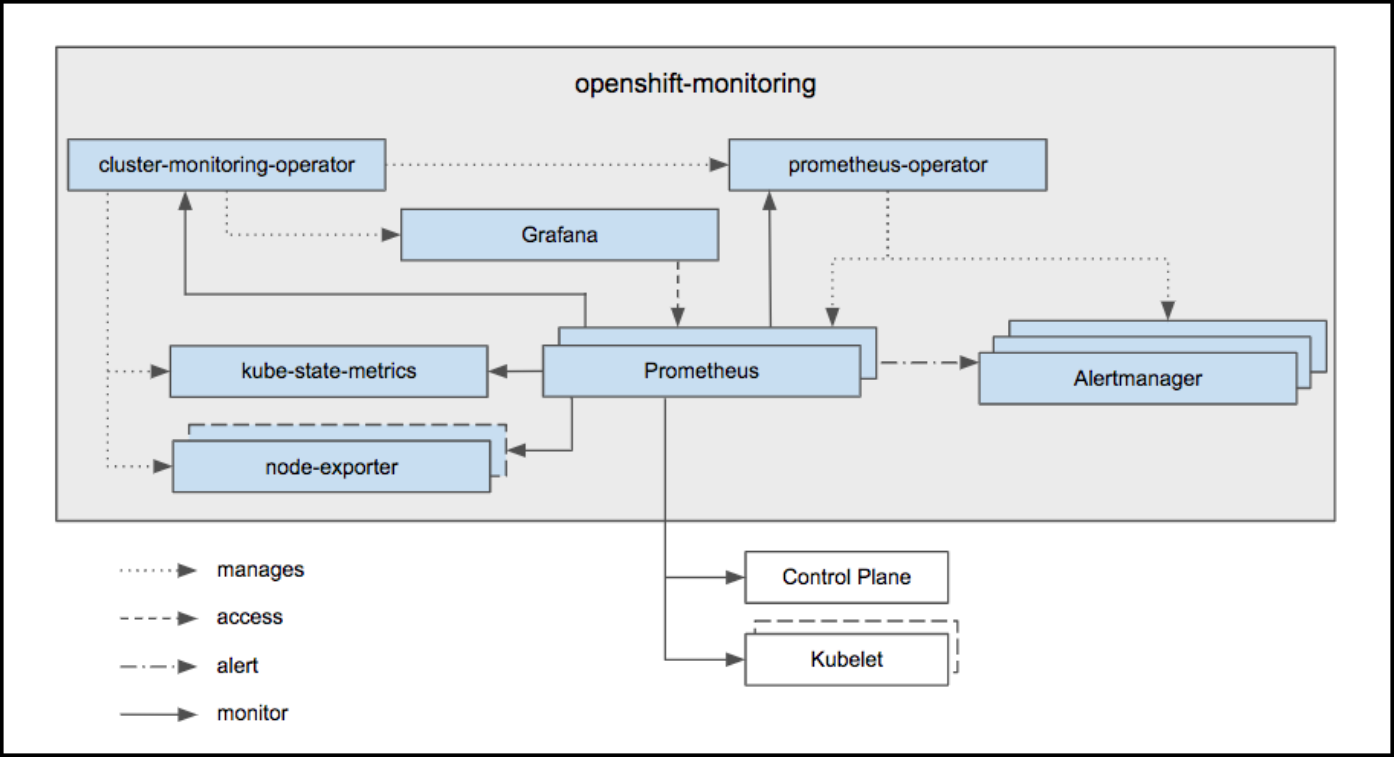

Openshift cluster monitoring 架构
安装步骤¶
- 配置NFS Server (node02-inner)
# vi /etc/exports
/diskb/export/prometheus-001 172.26.7.0/8(rw,sync,all_squash)
/diskb/export/prometheus-002 172.26.7.0/8(rw,sync,all_squash)
/diskb/export/alertmanager-001 172.26.7.0/8(rw,sync,all_squash)
/diskb/export/alertmanager-002 172.26.7.0/8(rw,sync,all_squash)
/diskb/export/alertmanager-003 172.26.7.0/8(rw,sync,all_squash)
/diskb/export/grafana-001 172.26.7.0/8(rw,sync,all_squash)
# systemct restart nfs
# iptables -A OS_FIREWALL_ALLOW -p tcp -m state --state NEW -m tcp --dport 2049 -j ACCEPT
- 为monitor节点打上label
# oc label node node01-inner region/monitor=true
# oc label node node02-inner region/monitor=true
- 修改ansible hosts文件, 增加相关配置选项. 这里定义了storage_class_name是不存在的, 目的是为了后继修改方便.
# vi /etc/ansible/hosts
# 安装Prometheus operator
#
# Cluster monitoring is enabled by default, disable it by setting
openshift_cluster_monitoring_operator_install=true
#
# Cluster monitoring configuration variables allow setting the amount of
# storage and storageclass requested through PersistentVolumeClaims.
#
openshift_cluster_monitoring_operator_prometheus_storage_enabled=true
openshift_cluster_monitoring_operator_alertmanager_storage_enabled=true
openshift_cluster_monitoring_operator_prometheus_storage_capacity="2Gi"
openshift_cluster_monitoring_operator_alertmanager_storage_capacity="1Gi"
openshift_cluster_monitoring_operator_node_selector={'region/monitor':'true'}
# external NFS support refer to Using Storage Classes for Existing Legacy Storage
openshift_cluster_monitoring_operator_prometheus_storage_class_name="nfs"
openshift_cluster_monitoring_operator_alertmanager_storage_class_name="nfs"
- 修改以下playbook operator config template文件, 这是让prometheus使用NFS的一个hack
# vi roles/openshift_cluster_monitoring_operator/templates/cluster-monitoring-operator-config.j2
Line 28
{% if openshift_cluster_monitoring_operator_prometheus_storage_enabled | bool %}
volumeClaimTemplate:
spec:
selector:
matchLabels:
volume/type: pv-prometheus
resources:
requests:
storage: {{ openshift_cluster_monitoring_operator_prometheus_storage_capacity }}
{% endif %}
Line 46
{% if openshift_cluster_monitoring_operator_alertmanager_storage_enabled | bool %}
volumeClaimTemplate:
spec:
selector:
matchLabels:
volume/type: pv-alertmanager
resources:
requests:
storage: {{ openshift_cluster_monitoring_operator_alertmanager_storage_capacity }}
{% endif %}
- 创建alertmanager, promethues, grafana pv/pvc
# oc create -f prometheus-pv-nfs-001.yml
# oc create -f prometheus-pv-nfs-002.yml
# oc create -f grafana-pv-pvc-nfs.yml
- 执行安装
# ansible-playbook playbooks/openshift-monitoring/config.yml
- 访问promehteus 入口页面 https://grafana-openshift-monitoring.apps.openshift.net.cn
配置etcd监控目标¶
不管etcd是安装在哪里, 配置要做的事情是在prometheus 配置里增加scrape target, 把etcd client证书挂载进prometheus, 让prometheus可读取.
但是在operator的框架下, 只开放很少一部分的可配置功能, etcd监控就是其中之一. 本来简单的改scrape taget的事情, 需要修改clustr monitor config, 由cluster operator去增加etcd ServiceMonitor对象, 同步到secret/prometheus-k8s, promethues pod 内部的prometheus-config-reloader检测到文件变化,再生成真正的配置给prometheus.
配置同步链条太长, 大大增加了定制化的困难, 减低配置的灵活度.
- 修改ConfigMap cluster-monitoring-config, 增加etcd监控target ip地址

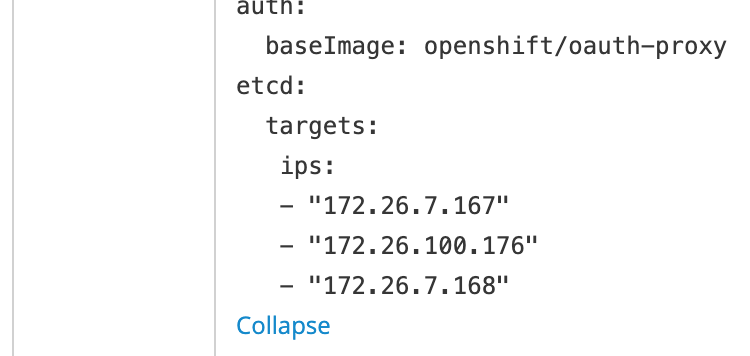

配置etcd ip
- 创建包含etcd client证书的文件 etcd-cert-secret.yaml
# cat <<-EOF > etcd-cert-secret.yaml
apiVersion: v1
data:
etcd-client-ca.crt: "$(cat /etc/origin/master/master.etcd-ca.crt | base64 --wrap=0)"
etcd-client.crt: "$(cat /etc/origin/master/master.etcd-client.crt | base64 --wrap=0)"
etcd-client.key: "$(cat /etc/origin/master/master.etcd-client.key | base64 --wrap=0)"
kind: Secret
metadata:
name: kube-etcd-client-certs
namespace: openshift-monitoring
type: Opaque
EOF
- 创建新的secret对象
# oc apply -f etcd-cert-secret.yaml
- 理论上新增scrape taget后, prometheus会帮你重启生效配置. 如果不生效,则手动重启.
# oc scale statefulset prometheus-k8s --replicas=0
# oc scale statefulset prometheus-k8s --replicas=2

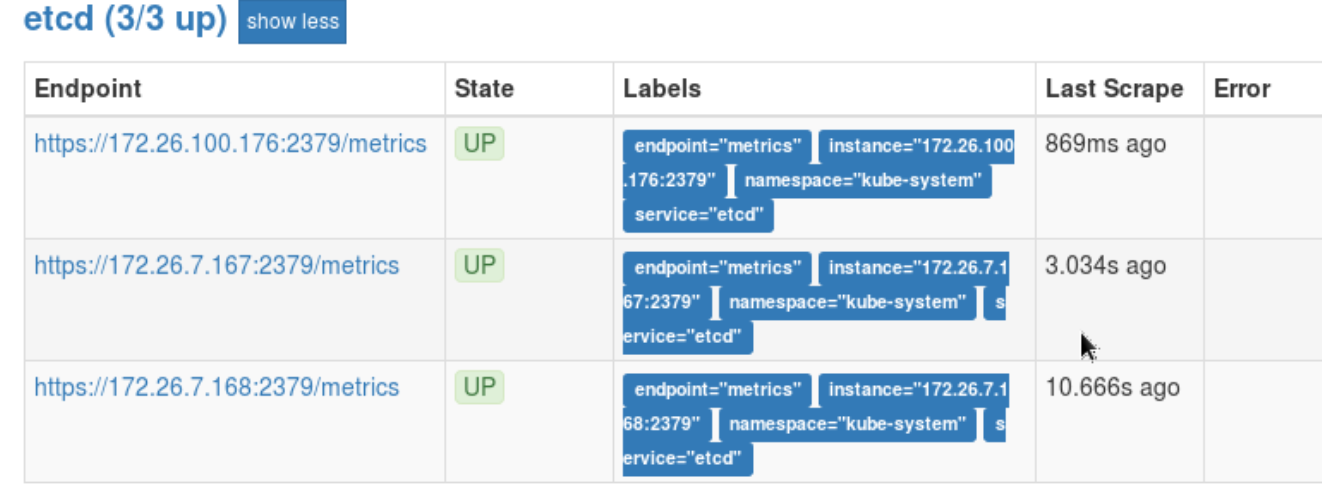

监控etcd成功
配置监控Router¶
Router的监控端口是1936, 以Basic Auth验证请求. 所以在ServiceMonitor中需要配置以下信息.
- 获取Router的Basic Auth用户与密码
# oc export dc router -n default |grep -A 1 STATS
- name: STATS_PASSWORD
value: wDMpjeGV1P
- name: STATS_PORT
value: "1936"
- name: STATS_USERNAME
value: admin
- 把用户名密码转成base64编码
# echo 'admin' |base64
YWRtaW4K
# echo 'wDMpjeGV1P' |base64
d0RNcGplR1YxUAo=
- 创建 router basic auth secret和Service Monitor
# oc project openshift-monitoring
# oc create -f router-basic-auth-secret.yml
# oc create -f router-monitor.yml

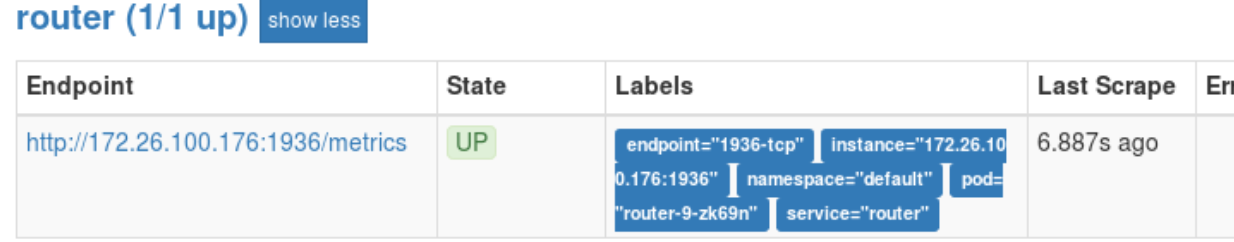

监控Router成功
配置监控第三方应用的例子¶
以下步骤演示如何监控一个go语言应用, 开放监控端口为8080, 路径为/metrics. 代码参考openshift cluster mornitoring的仓库.
- 部署应用模板
# oc create -f prometheus-example-app-template.yml -n hyperion
- 注入环境变量,使用模板创建应用,服务,路由
# oc process prometheus-example-app-template -p ENV=test |oc create -f -
# oc get dc
NAME REVISION DESIRED CURRENT TRIGGERED BY
prometheus-example-app 1 1 1 config
# oc get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
prometheus-example-app ClusterIP 172.30.8.240 <none> 8080/TCP 19m
- 修改应用所在的namespace label, 允许被监控
# oc patch namespace hyperion -p '{"metadata": {"labels": {"openshift.io/cluster-monitoring": "true"}}}'
- 为prometheus-k8s sa增加允许访问项目内对象(主要是为了service)的权限
# oc adm policy add-role-to-user view system:serviceaccount:openshift-monitoring:prometheus-k8s -n hyperion
- 为应用创建ServiceMonitor对象. 注意: endpoints下的port值与对应service下的port name一致
# oc create -f sericemonitor-prometheus-example-app.yml -n openshift-monitoring
- 配置成功后, 可以看到应用的监控配置与目标对象
监控三方应用成功
监控对象
配置告警规则¶
告警规则的定客户化是通过添加prometheusrules CRD来实现的, 每新增一个CRD, 相应在cm/prometheus-k8s-rulefiles-0 增加一个group, 并自动完成prometheus 的reload. 所以运维人员可以通过管理这些CRD, 很轻松的管理告警规则与分组.
- 准备好告警规则配置文件, 注意kind为PrometheusRule, 例如
apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
labels:
prometheus: k8s
role: alert-rules
name: prometheus-openshift-rules
namespace: openshift-monitoring
spec:
groups:
- name: 'Openshift 云平台告警'
rules:
- alert: 'openshift-01-容器重启'
expr: changes(container_start_time_seconds{id!~"/(system|user).slice.*|/kubepods.slice/kubepods-burstable.slice/.*.slice", pod_name!~"^.*-deploy$"}[5m]) > 1
labels:
level: '警示'
callbackUrl: 'https://prometheus-k8s-openshift-monitoring.apps.openshift.net.cn/graph?g0.range_input=1h&g0.expr=container_start_time_seconds&g0.tab=1'
annotations:
description: '{{ $labels.instance }}实例在过去5分钟内出现容器重启的现象'
- 创建新的 prometheusrules对象
# oc create -f alert-rules/prometheusrules-openshift.yml
- 后继自动触发规则注入, 重启prometheus.

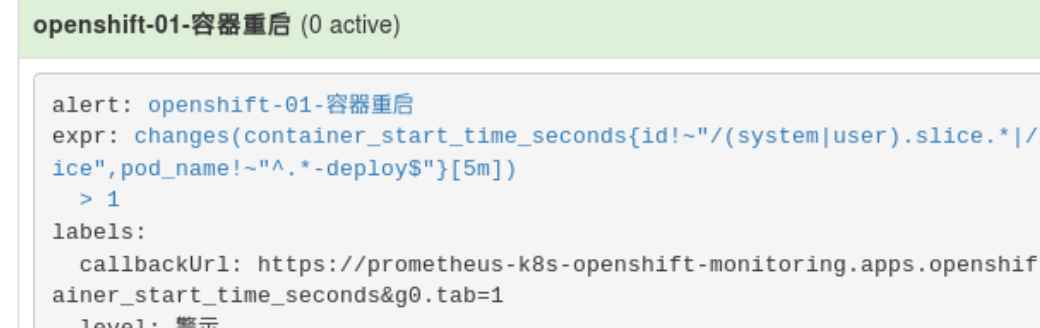

告警规则创建成功
业务应用集成Prometheus监控¶
下面以一个spring boot 2项目为例子, 展示如何使用actuator和micrometer为应用接入prometheus监控体系.
- 修改 pom.xml , 增加包依赖
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
<dependency>
<groupId>io.micrometer</groupId>
<artifactId>micrometer-registry-prometheus</artifactId>
<version>1.0.4</version>
</dependency>
- 修改resource/application-dev.property, 开放prometheus监控子路径
management.endpoints.web.exposure.include=health,info,metrics,prometheus
management.endpoint.prometheus.enabled=true
management.metrics.web.server.auto-time-requests=true
management.metrics.export.prometheus.enabled=true
management.security.enabled=false
- 在Controller.java中, 导入依赖包.
import java.util.concurrent.atomic.AtomicInteger;
import io.micrometer.core.annotation.Timed;
import io.micrometer.core.instrument.Meter;
import io.micrometer.core.instrument.Counter;
import io.micrometer.core.instrument.MeterRegistry;
- 通用方法: 为每个api加上@Timed注解, 用于收集时间类计数, 如总次数, 平均每秒次数, 最大平均每秒次数. 另外也可设置标签, 直方图统计(histogram)等属性.
@ApiOperation(value="正常Hi", notes="参数:name")
@RequestMapping("/hi")
@Timed( value = "greeting_hi",
histogram = false,
extraTags = {"demo", "true"}
)
public String hi() {
return "Hi!";
}
- 如果需要自定义统计信息, 则通过 MetricRegistry 构造计数器(counter)或者度量器(gauge). 在业务函数方法中增加计数器/度量器调用.
Counter myCounter;
AtomicInteger myGauge;
public GreetingController(MeterRegistry registry){
// 注册名字为 my_counter 计数器衡量 /hi api
this.myCounter = registry.counter("my_counter");
// 注册名字为 my_gauge 度量器用于计算 myGauge对象的长度
this.myGauge = registry.gauge("my_gauge", new AtomicInteger(0));
}
@ApiOperation(value="正常Hi", notes="参数:name")
@RequestMapping("/hi")
public String hi() {
// 增加计数对象值 myCounter
this.myCounter.increment();
return "Hi!";
}
@ApiOperation(value="随机返回码Hi", notes="")
@GetMapping(value = "/randomStatusHi")
public ResponseEntity<String> randomStatusHi() {
int code = new Random().nextInt(100);
Integer result = randomStatus + code;
// 增加返回配置的状态码的概率
if (code % 10 == 0) {
result = randomStatus;
}
// 设置度量对象myGauge
this.myGauge.set(code);
return ResponseEntity.status(result).body("Random Status " + String.valueOf(result) + " Hi!");
}
- Maven构建, 执行jar包, 使spring boot RestController跑起来
# mvn clean package
# java -jar target/gs-rest-service-0.1.0.jar --spring.profiles.active=dev
- 访问api /greeting/hi, /greeting/randomStatusHi, 模拟外部请求
# curl http://localhost:8800/greeting/hi
# curl http://localhost:8800/greeting/randomStatusHi
- 检查prometheus metrics有关以上两个api的统计信息: http://localhost:8800/actuator/prometheus

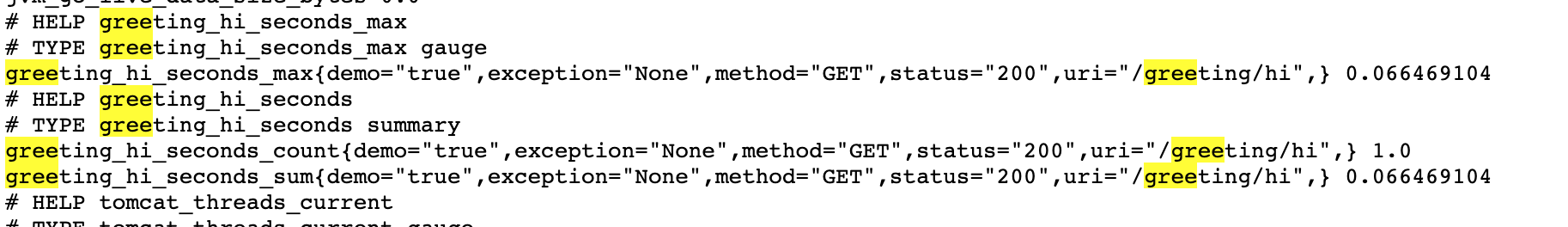

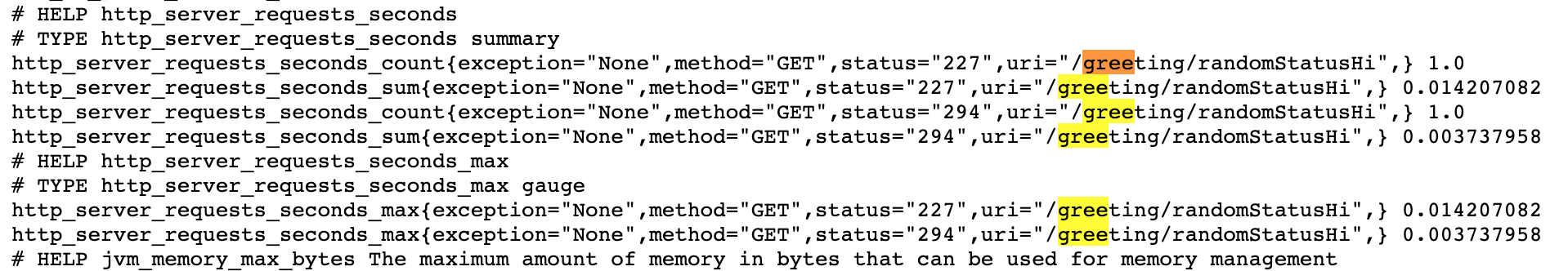

greeting hi metrics random status hi gauge
